防火门监控系统主要功能与技术参数
1、显示监控功能
1.1实时监测常开、常闭防火门开、关、故障状态；
1.2显示与其连接防火门电磁释放器、电动闭门器、门磁开关连接线状态；
1.3显示当前防火地址状态；
2、远程联动/手动操作控制功能
2.1手动控制功能：手动控制常开式防火门自动关门，并反馈当前状态信息；
2.2火警联动控制功能：接收来自火灾报警控制器或消防联动控制器发出的火灾报警信号，常开式防火门自动关门，并反馈当前状态信息；
3、故障报警
3.1监控器主电源断电或欠压；
3.2监控模块与电动闭门器、电磁释放器、门磁开关之间连接线断路、短路；
3.3监控器与其备用电源连接线断路、短路故障；
3.4防火门关闭故障；
3.5故障报警相应时间：≤100s；
3.6故障报警声信号：手动消除，当再次有报警信号输入时，能再次启动；
3.7故障报警光信号；
3.8信号反馈指示；
3.9系统故障指示；
4、存储记录与查询功能
4.1存储记录所有防火门的开、闭、关门故障状态信息；
4.2记录容量为10万条；
4.3报警与故障信息分开显示与查询功能；
5、附加功能
※红外感应探测人是否在逃生防火门周围活动，检测到人体红外信号，将传到消防控制中心系统主机，了解人员活动地址信息，方便调度指挥中心准确救援。

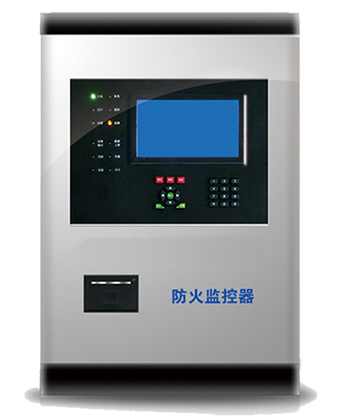

※语音提示开门或关门信息。 主要部件功能和技术说明 | 名称 | 主要技术参数 | | 电源 | 主电源：输入AC220V/50Hz；输出DC24V | | 通信接口 | RS485总线，CAN总线，二总线，可选配 | | 监控通讯容量 | ≤4096 | | 总线线材 | 通信总线RVSP2*2.5m㎡ | | 功耗 | 3W | | 绝缘电阻 | ＞1000M欧姆 | | 工频耐压 | 2KV | | 环境温度和湿度 | -15℃~+55℃ 相对湿度≤93% | | 报警开关量输出 | 一个无源干接点输出，DC24V/5A | | 防护等级 | IP30 | | 海拔高度 | ≤3500m（特殊可定制） | | 显示方式 | LCD图形显示 | | 安装方式 | 壁挂式 |

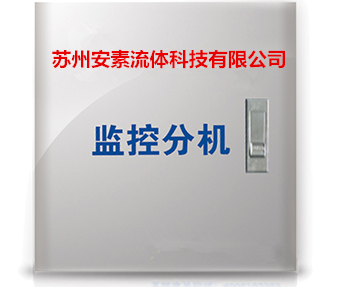

【区域分机】 设备名称 | 区域分机（中继器） | 型号 | TLXTFJ-2013 | 区域分机 | 主电源：输入AC220V/50Hz；输出DC24V | 通信接口 | CAN总线，二总线，可选配 | 监控通讯容量 | 常闭式防火门200点以下或常开式防火门64路以下 | 通信传输距离 | ≤3000m | 联动功能 | 可接收消防联动信号，按设置指定区域地址关闭常开式防火门 | 总线线材 | 通信总线RVSP2*2.5m㎡ | 绝缘电阻 | ＞1000M欧姆 | 工频耐压 | 2KV | 环境温度和湿度 | -15℃~+55℃ 相对湿度≤93% | 连接传输方式 | 连接防火门现场控制装置，采集信号后，通过总线传至防火门监控器 | 防护等级 | IP30 | 海拔高度 | ≤3500m（特殊可定制） | 安装方式 | 壁挂式 |

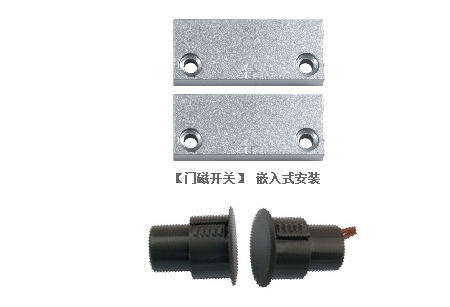

 【门磁开关】 设备名称 | 门磁开关（适用于常开或常闭式防火门） | | 型号 | TL909-F-M | | 功能 | 监测各防火门开启、关闭状态 | | 连接方式 | 非线磁控感应 | | 工作环境 | -20℃~+55℃ | | 安装方式 | 门框和门上安装 |
|
